La RAI entra nell’IP con la ristrutturazione del Centro di Produzione Broadcast a Roma ad opera di Lawo

Iniziata dal Centro di Produzione Tv di Roma la transizione verso l’all-IP per collegare tutti gli studi e le aree produttive.

La RAI  ha recentemente potenziato il Centro di Produzione Broadcast di Roma con una nuova rete di controllo e distribuzione del segnale basata sulle soluzioni di infrastruttura IP di Lawo. Per le sue diverse aree di produzione, RAI ha optato per una soluzione V__matrix per prestazioni garantite in un ambiente di produzione distribuito. L’installazione, in cinque siti di produzione e sei studi, comprende cluster V__matrix e un sistema VSM per il controllo del sistema relativo allo studio e generale, nonché la gestione della distribuzione del segnale.

ARET video and audio engineering, partner milanese e system integrator di Lawo in Italia, è stata incaricata di rinnovare l’infrastruttura IP per l’intero complesso di produzione. Questa installazione non solo rende i flussi di lavoro di produzione TV più flessibili ed efficienti, ma offre anche un elevato livello di ridondanza. Grazie all’infrastruttura all-IP, le unità V__matrix possono essere posizionate adiacenti ai palchi in cui i team di produzione ospitano spettacoli con presentatori e ospiti.

Questo aggiornamento tecnico del Centro di Produzione “Fabrizio Frizzi” è il primo passo della RAI verso un ambiente full-IP e quindi sfrutta anche il trasporto IP per le apparecchiature in banda base esistenti. Anche in questa fase iniziale, i vantaggi per RAI nella sede di Roma sono immensi: il routing distribuito per la distribuzione del segnale IP in tutta la struttura, con conversioni da e verso SDI nei luoghi desiderati, consente un uso più flessibile di strutture e apparecchiature. L’emittente può facilmente aggiungere nuove aree di produzione che interagiscono con tutte le sorgenti e le destinazioni tramite ulteriori dispositivi V__matrix la cui integrazione all’interno dell’infrastruttura complessiva sarà rapida.

“Nella gara pubblica che la RAI ha indetto per questo progetto di aggiornamento, abbiamo descritto in dettaglio il concetto e la qualità dell’installazione”, afferma Enrico Briziarelli, responsabile dell’ingegneria delle sale di controllo e degli studi televisivi della RAI. “Insieme alle sale di controllo degli studi modernizzate, il nostro obiettivo era quello di creare una nuova sala apparecchiature centrale basata su IP e compatibile con 12G, con tutte le connessioni tra gli studi, le sale di controllo e la sala apparecchiature basate sulla tecnologia IP. Il progetto prevede anche alcune nuove suite audio di postproduzione, quattro strutture Dolby ProTools live, cinque aree grafiche per pareti LED e realtà aumentata. Dopo aver esaminato tutti gli aspetti delle proposte che abbiamo ricevuto, abbiamo scoperto che la corrispondenza migliore era ARET e le apparecchiature basate su IP che presentavano”, spiega Briziarelli.

“Questo progetto è stato affascinante fin dall’inizio: l’architettura tecnica progettata da RAI combina sapientemente i vantaggi della tecnologia IP e 12G-SDI, e il risultato è decisamente potente, flessibile e a prova di futuro”, afferma Alessandro Asti, Vice Presidente Vendite, ARET. “Naturalmente, quando si parla di progetti IP, tutti devono imparare e il team nel suo insieme deve avvalersi di nuove competenze”, spiega Asti. “Abbiamo avuto il privilegio di confrontarci con professionisti di alto livello, sia della RAI che di Lawo, e, come sempre nei progetti impegnativi, è ‘il Team’ a fare la differenza.”

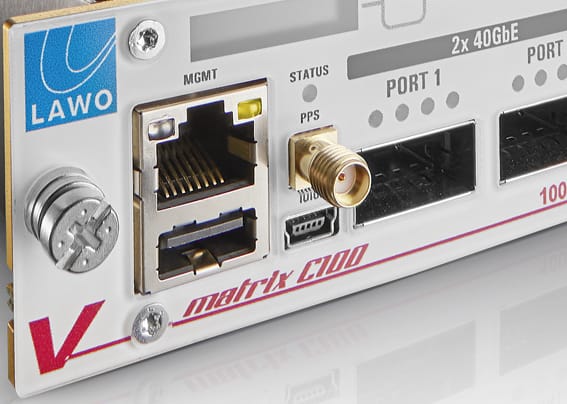

Le cinque aree di produzione ospitano cluster distribuiti di unità Lawo V__matrix. La piattaforma di elaborazione video definita da software e multiviewer basata su IP di Lawo, con un totale di 137 “blade” di elaborazione C100 per fornire un’immensa potenza di routing e di elaborazione in qualsiasi combinazione sito/studio. Ogni studio è dotato di due frame V__matrix replicati con due schede ciascuno, che consentono l’elaborazione di un massimo di 40 segnali in ingresso e in uscita. Una configurazione simmetrica, con piastre posteriori dieci per dieci e ogni unità fornisce 10 ingressi SDI e 10 uscite SDI. Questa configurazione è completata da un cluster V__matrix aggiuntivo utilizzato come router IP per la distribuzione complessiva del segnale. Tre “blade” C100 sono riservati per le connessioni con OB van, fornendo accesso remoto all’infrastruttura di rete. L’infrastruttura IP esistente può essere ampliata semplicemente aggiungendo ulteriori frame V__matrix e blade di elaborazione ovunque all’interno della struttura, il che consentirà l’integrazione di nuove gallerie.

Il progetto comprende inoltre tre sale di controllo dell’illuminazione dello studio e aree accessorie come cabine di traduzione e cabine di voice over. RAI ha anche creato una posizione di parcheggio per mezzi OBvan in cui i camion possono attingere all’infrastruttura della struttura collegandosi a un frame V__matrix dedicato, distribuendo così i loro segnali in tutta la struttura.
Per un controllo e una gestione del segnale flessibili e di facile utilizzo, un controllo broadcast Lawo VSM (Virtual Studio Manager).

“Abbiamo iniziato l’installazione a gennaio 2021 e completato le prime tre sale di controllo ad agosto 2021. In una seconda fase, abbiamo avviato le installazioni nelle ultime due sale di controllo a novembre 2021 che sono state completate ad agosto 2022”, afferma Gabriele Vaccaro, Responsabile Ingegneria dei sistemi video alla RAI. “Una delle sfide principali è stata l’installazione dell’infrastruttura IP mentre, parallelamente, continuavamo a produrre programmi live. Ma con il supporto di ARET e Lawo, il nostro team RAI è riuscito a sfornare produzioni rinnovando al tempo stesso l’area di produzione”, osserva Vaccaro.

Mentre era in corso la prima fase del progetto, Lawo ha fornito sessioni di formazione per insegnare agli ingegneri della RAI come configurare e utilizzare i sistemi basati su IP e per riassegnare e riprogettare qualsiasi configurazione all’interno delle singole sale di controllo e dell’intera infrastruttura IP. Sia gli ingegneri tecnici che i team di produzione dovevano familiarizzare con il nuovo flusso di lavoro.
“Il team ha lavorato duramente a tutti i livelli ottenendo risultati passo dopo passo, quindi li ringrazio tutti per la passione che hanno dimostrato e per ogni singolo suggerimento che ha prodotto un risultato eccezionale”, afferma Asti.
“Questa installazione, questo investimento di 26 milioni di euro, è il progetto più importante in oltre 15 anni che darà forma alla nostra visione di una struttura completamente basata su IP”, afferma Briziarelli in chiusura. “Per il nostro primo passo nel mondo IP stiamo sfruttando il potenziale dell’infrastruttura Lawo IP integrando le nostre apparecchiature in banda base esistenti, dandoci la libertà di progredire passo dopo passo”.
